BREEDVELD schuifwand S70

Puur vakwerk

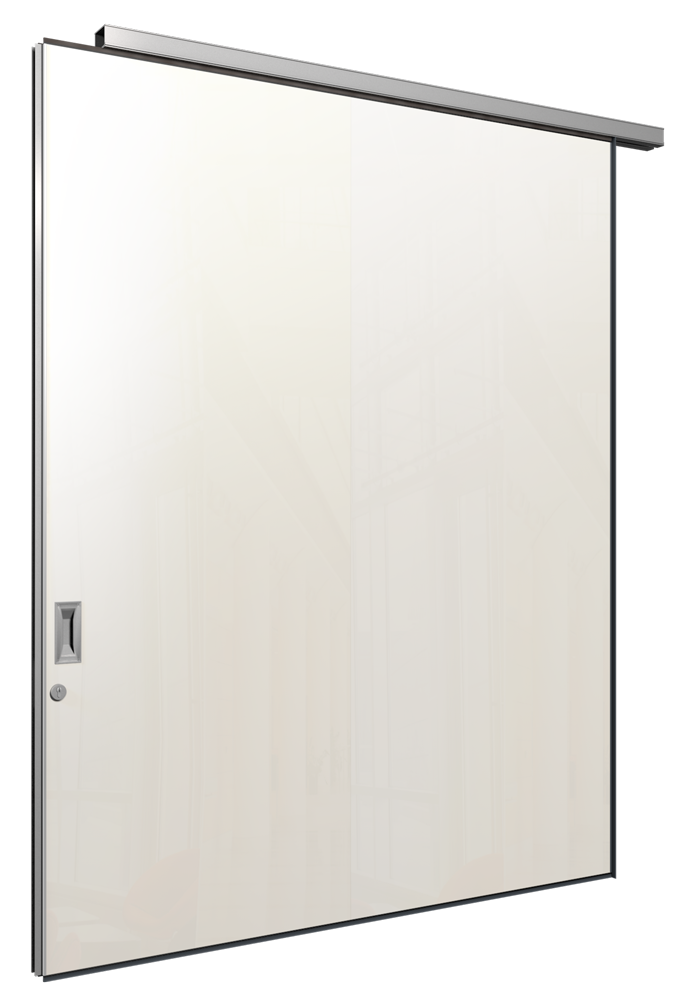

De BREEDVELD schuifwand S70 is op minimale dikte ontwikkeld. De uitvoering met aluminium frame voorkomt kromtrekken van de wand: een groot voordeel t.o.v. houtsandwichpanelen. De slanke zus van de S110 en S90 is slim opgebouwd en doeltreffend. En vooral geschikt voor toepassingen waar minder hoge eisen worden gesteld aan grootte of geluidsisolatie.

Een schuifwand is een wand die in één beweging open of dicht geschoven kan worden. Hierdoor kunnen ruimtes of openingen tussen ruimtes eenvoudig worden afgesloten of juist geopend. Doordat de wanden aan gelagerde wielstellen hangen die soepel door een aluminium rail in het plafond rijden, is het verplaatsen van de schuifwanden gemakkelijk.

Impressies

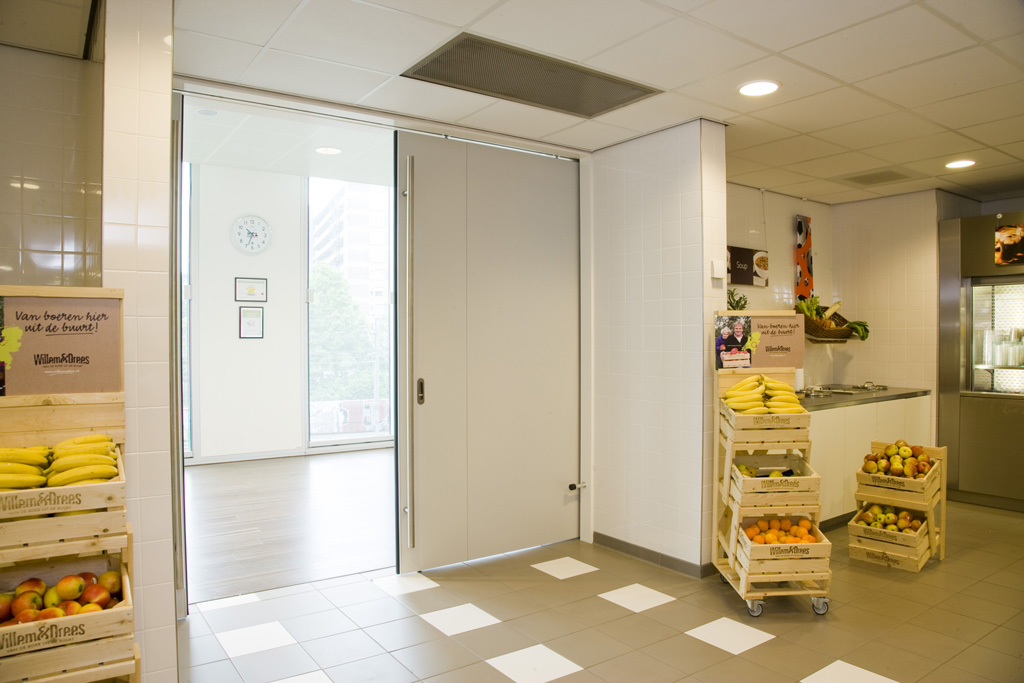

Voorbeelden van type S70

Downloads

Download Schuifwanden brochure

Schuifwanden

Wie wanden liever als één geheel lineair wil laten schuiven, kiest voor BREEDVELD schuifwanden. Van eenvoudige schuifdeuren tot technische en visuele topwanden.

Download brochure
Autodesk Revit Breedveld

RVT 2016 library

Met de opkomst van BIM (Building Information Model) is de bouw een nieuw tijdperk ingegaan. BREEDVELD is daar al snel op ingesprongen. Daarom kunt u nu onze BIM3D modellen downloaden en in het bouwproces integreren.

Download bibliotheek

Specificaties

Een BREEDVELD schuifwand S70 is een lineair schuivende wand uit één stuk. De S70 is op minimale dikte ontwikkeld, maar toch uitgevoerd met een gelast aluminium frame ter voorkoming van kromtrekken.

Technische omschrijving

Paneelopbouw
Het paneel is opgebouwd uit een gelast aluminium frame welke aan weerszijde wordt voorzien van afgewerkte spaanplaatpanelen. Voor extra geluidsisolatie kunnen de holle ruimten worden opgevuld met mineraalwol en de beplating worden voorzien van hardboard. Voor de onder- en bovenafdichting kunnen optioneel akoestische sleepstroken worden toegepast. De verticale sluiting bestaat uit een Aluminium sluitprofiel voorzien van magneetband.

Maten
Maximale wandhoogte: Ca. 3050 mm
Maximale wandlengte (per vleugel): Ca. 3500 mm, afhankelijk van hoogte en dB-waarde.

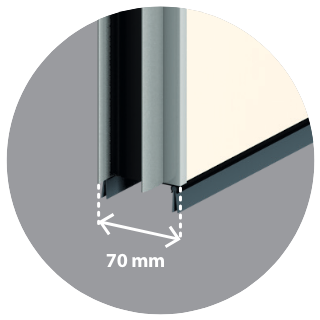

Wanddikte: Ca. 70 mm.

Geluidsisolatiewaarde
Leverbaar in: 16 t/m 41 dB Rw

Visueel 0-20 dB. Enige demping 21-39 dB. Redelijke demping 40-43 dB (Wordt vaak toegepast tussen gang en kantoor / leslokaal). Vergaderkwaliteit 44-47 dB (De meest gekozen waarde tussen klaslokalen / vergaderruimten).  Zeer goede vergaderkwaliteit 48-50 dB (Indien er vertrouwelijke gesprekken worden gevoerd). Conferentie kwaliteit 51-53 dB (grote vergaderzalen / conferentieruimten met grotere groepen). Geluid versterkte conferentie kwaliteit 54-58 dB  (Alleen zinvol bij gedilateerde ruimten zonder doorvoeren. Geen glas of deuren mogelijk.)

Gewichten
Ca. 25-35 kg/m², afhankelijk van geluidsisolatiewaarde en afwerking.

Kaderprofielen
Zichtbaar uitgevoerd.

Loopwerk
De S70 is uitgerust met onderhoudsvrije gelagerde wielstellen, die uiterst soepel in een hoogwaardige aluminium railconstructie lopen. Géén vloerrailnodig, wel een (onzichtbaar) geleidingsblok.

Bediening
Handbediend.

Geleidingen
2-punts ophanging: de panelen kunnen alleen lineair worden bewogen in één rail.

Materiaal
Hoge kwaliteit spaanplaat / MDF (afhankelijk van eisen en afwerking), dikte 12 mm. Magneetband, mineraalwol, hardboard. Profielen en rail uitgevoerd in aluminium. Kogellagerwielstellen van verzinkt staal, al dan niet bekleed met kunststof.

Beplating
De beplating voldoet aan de EN 14322 en de EN 14323 norm. Deze norm beschrijft de toleranties van de beplating m.b.t. beschadigingen, vlakheid, dikte e.d..

Kleuren
Kaderprofielen naturel geanodiseerd aluminium of optioneel in RAL-kleur gemoffeld. Rail standaard in RAL-kleur gemoffeld. Horizontale geluidsafdichtingen zwart.

Afwerkingen
Melamine (kunststof), hardplastic, textiel, fineer, lakdragende folie, etc. Tevens is het mogelijk per paneel een ander oppervlaktemateriaal of kleur toe te passen.

Bestandheid
Vloeraansluiting watervast. Spaanplaat beplating niet bestand tegen langdurige inwerking van vocht. Optioneel kunnen de panelen worden uitgevoerd in vochtwerende beplating.

Brandbaarheid
Niet onbrandbaar in standaarduitvoeringen. Brandvertragende spaanplaat optioneel; klasse B-s1,d0.

Ontwerpdetails
De dragende constructie dient voldoende sterk, stijf en waterpas te zijn, rekening houdend met het totale gewicht.

Voorbereiding
Bovenconstructies bij voorkeur aanbrengen in de ruwbouw fase conform voorschriften BREEDVELD.

Leveringsgebied
Wereldwijd.

Levertijd
In overleg met BREEDVELD, 2-6 weken, levertijd is vooral afhankelijk van gekozen oppervlaktemateriaal.


Transport en montage
Door BREEDVELD, in het buitenland in overleg.

Onderhoudscontract
Optioneel, vraag naar de mogelijkheden.

Reparatie
Onderdelen en plaatmaterialen kunnen worden vervangen.

Garantie
Volgens voorwaarden BREEDVELD, 2 jaar, 100% op onderdelen en arbeidsloon. Indien een onderhoudscontract bij BREEDVELD wordt afgesloten wordt de garantie verlengt naar 5 jaar.

Technische service
Advies, ontwerp, productie, planning en montage.

Referentieadressen
Op aanvraag geven wij u graag een adres bij u in de buurt.
